Word2vec Visualization

작년에 정부주도의 차세대 정보처리 연구사업(이하 차세정) 2019에 연구원으로서 참여했을 때

처음으로 받았던 과제이지만 당시에는 내 실력이 너무 부족했기 때문에

시도조차 할 수 없었다.

오랜만에 지도교수님을 뵈었을 때, 실력이 늘었으면 한 번 시도해보라는 말씀에 다시 과제를 잡게 되었다.

그런데 웬걸, 몇시간도 걸리지 않고 과제를 완료할 수 있었다.

과제관련 github

Van-Thuy Phi라는 사람이 만든 프로젝트로

word2vec model을 json으로 converting한 후 웹페이지에 tree구조로 시각화하는 것이 과제였다.

내가 받은 과제에서는 english-cosine-skipgram으로 생성된 모델들이 전처리가 되지 않은 채 들어있었다.

Regex (정규표현식)을 이용하여 전처리를 해준 뒤 바로 웹에 띄워보려고 했지만,

검색하려는 target 단어가 json 모델 안에 key값으로 등재되어 있지 않으면 출력되지 않는 문제가 발생했다.

if (!(nearest_words[i]["w"] in data)) {
    if (i != (topn - 1)) {
      flare += "]},";
  	}
  	else {
    	flare += "]}";
  	}
  	continue;
}
else {

이 부분을 해결하기 위해 frontend/js/index.js 파일에서 5개의 반복문 각각이 시작되기 직전에

위와 같은 if else 구문을 추가하여 검색하려는 단어가 없으면 json format만 채워주고,

검색할 단어가 있을 때만 json을 parsing하는 코드가 돌아가도록 구성했다.

코드 전체 보기

var margin = {top: 20, right: 120, bottom: 20, left: 120},
    width = 960 - margin.right - margin.left,
    height = 800 - margin.top - margin.bottom;

var i = 0,
    duration = 750,
    root;

var tree = d3.layout.tree()
    .size([height, width]);

var diagonal = d3.svg.diagonal()
    .projection(function(d) { return [d.y, d.x]; });

var svg = d3.select("body").append("svg")
    //.attr("width", width + margin.right + margin.left)
    .attr("width", '100%')
    .attr("height", height + margin.top + margin.bottom)
  .append("g")
    .attr("transform", "translate(" + margin.left + "," + margin.top + ")");


document.getElementById("submit").onclick = function() {
    svg.selectAll("*").remove();
    var word = document.getElementById("word").value;
    var topn = document.getElementById("topn").value;
    //console.log(word);
    if (word == "")
      alert("Please enter a word!");
    else
      visualize(word, topn);

}


function createFlare(word, topn, data) {

  /*flare = {
"name": "student",
"children": [
{"name": "graduate"},
{"name": "hosei"},
{"name": "daigaku"},
{"name": "college"},
{"name": "rikkyo"},
{"name": "graduated"},
{"name": "doctorate"},
{"name": "cambridge"},
{"name": "sophia"},
{"name": "doctoral"}
]
};*/

  topn = topn;

  flare = "{";

  word = word;

  // Check whether word is in list?
  if (!(word in data)) {
    console.log("Word Not Found!");
    return 0;
  }

  flare += "\"name\": \"" + word + "\",";
  flare += "\"children\": [";

  nearest_words = data[word];

  for (i = 0; i < topn; i++) {
    flare += "{";

    flare += "\"name\": \"" + nearest_words[i]["w"] + "\","; //Before loop 1

    // Loop 1

    flare += "\"children\": [";

    if (!(nearest_words[i]["w"] in data)) {
      if (i != (topn - 1)) {
        flare += "]},";
      }
      else {
        flare += "]}";
      }
      continue;
    }
    else {
      nearest_words_1 = data[nearest_words[i]["w"]];

      for (i1 = 0; i1 < topn; i1++) {
        flare += "{";

        flare += "\"name\": \"" + nearest_words_1[i1]["w"] + "\","; //Before loop 2

        // Loop 2
        flare += "\"children\": [";

        if (!(nearest_words_1[i1]["w"] in data)) {
          if (i1 != (topn - 1)) {
            flare += "]},";
          }
          else {
            flare += "]}";
          }
          continue;
        }
        else {
          nearest_words_2 = data[nearest_words_1[i1]["w"]];

          for (i2 = 0; i2 < topn; i2++) {
            flare += "{";

            flare += "\"name\": \"" + nearest_words_2[i2]["w"] + "\","; //Before loop 3

            // Loop 3
            flare += "\"children\": [";

            if (!(nearest_words_2[i2]["w"] in data)) {
              if (i2 != (topn - 1)) {
                flare += "]},";
              }
              else {
                flare += "]}";
              }
              continue;
            }
            else {
              nearest_words_3 = data[nearest_words_2[i2]["w"]];

              for (i3 = 0; i3 < topn; i3++) {
                flare += "{";

                flare += "\"name\": \"" + nearest_words_3[i3]["w"] + "\","; //Before loop 4

                // Loop 4
                flare += "\"children\": [";

                if (!(nearest_words_3[i3]["w"] in data)) {
                  if (i3 != (topn - 1)) {
                    flare += "]},";
                  }
                  else {
                    flare += "]}";
                  }
                  continue;
                }
                else {
                  nearest_words_4 = data[nearest_words_3[i3]["w"]];

                  for (i4 = 0; i4 < topn; i4++) {
                    flare += "{";

                    flare += "\"name\": \"" + nearest_words_4[i4]["w"] + "\""; //Before loop ?
                    // If this is the final layer --> modify (delete ",")
                    if (i4 != (topn - 1)) {
                      flare += "},";
                    }
                    else {
                      flare += "}";
                    }
                  }
                }
                flare += "]";
                // End Loop 3

                if (i3 != (topn - 1)) {
                  flare += "},";
                }
                else {
                  flare += "}";
                }
              }
            }
            flare += "]";
            // End Loop 3

            if (i2 != (topn - 1)) {
              flare += "},";
            }
            else {
              flare += "}";
            }
          }
        }
        flare += "]";
        // End Loop 2

        if (i1 != (topn - 1)) {
          flare += "},";
        }
        else {
          flare += "}";
        }
      }
    }
    flare += "]";
    // End Loop 1

    if (i != (topn - 1)) {
      flare += "},";
    }
    else {
      flare += "}";
    }

  }

  flare += "]";

  flare += "}";

  return JSON.parse(flare);
}


function visualize(word, topn) {

  word = word;
  topn = topn;

  if (document.getElementById("language").elements["language"].value == "English") {
    if (document.getElementById("metric").value == "Cosine") {
      if (document.getElementById("model").value == "Skipgram")
        data_file = "data/en_data_cosine_skipgram-gb21-Q.json";
      else
        data_file = "data/en_data_cosine_cbow.json";
    }
    else {
      if (document.getElementById("model").value == "Skipgram")
        data_file = "data/en_data_euclidean_skipgram.json";
      else
        data_file = "data/en_data_euclidean_cbow.json";
    }
  }
  else {
    if (document.getElementById("metric").value == "Cosine") {
      if (document.getElementById("model").value == "Skipgram")
        data_file = "data/ja_data_cosine_skipgram.json";
      else
        data_file = "data/ja_data_cosine_cbow.json";
    }
    else {
      if (document.getElementById("model").value == "Skipgram")
        data_file = "data/ja_data_euclidean_skipgram.json";
      else
        data_file = "data/ja_data_euclidean_cbow.json";
    }
  }

  d3.json(data_file, function(error, json) {
    if (error) throw error;

    json_data = json;

    root = createFlare(word, topn, json_data);

    // Word Not Found
    if (root == 0) {
      alert("Word Not Found!");
      return;
    }

    root.x0 = height / 2;
    root.y0 = 0;

    function collapse(d) {
      if (d.children) {
        d._children = d.children;
        d._children.forEach(collapse);
        d.children = null;
      }
    }

    root.children.forEach(collapse);
    update(root);

  });

  d3.select(self.frameElement).style("height", "800px");
}

function update(source) {

  // Compute the new tree layout.
  var nodes = tree.nodes(root).reverse(),
      links = tree.links(nodes);

  // Normalize for fixed-depth.
  nodes.forEach(function(d) { d.y = d.depth * 180; });

  // Update the nodes…
  var node = svg.selectAll("g.node")
      .data(nodes, function(d) { return d.id || (d.id = ++i); });

  // Enter any new nodes at the parent's previous position.
  var nodeEnter = node.enter().append("g")
      .attr("class", "node")
      .attr("transform", function(d) { return "translate(" + source.y0 + "," + source.x0 + ")"; })
      .on("click", click);

  nodeEnter.append("circle")
      .attr("r", 1e-6)
      .style("fill", function(d) { return d._children ? "lightsteelblue" : "#fff"; });

  nodeEnter.append("text")
      .attr("x", function(d) { return d.children || d._children ? -10 : 10; })
      .attr("dy", ".35em")
      .attr("text-anchor", function(d) { return d.children || d._children ? "end" : "start"; })
      .text(function(d) { return d.name; })
      .style("fill-opacity", 1e-6);

  // Transition nodes to their new position.
  var nodeUpdate = node.transition()
      .duration(duration)
      .attr("transform", function(d) { return "translate(" + d.y + "," + d.x + ")"; });

  nodeUpdate.select("circle")
      .attr("r", 4.5)
      .style("fill", function(d) { return d._children ? "lightsteelblue" : "#fff"; });

  nodeUpdate.select("text")
      .style("fill-opacity", 1);

  // Transition exiting nodes to the parent's new position.
  var nodeExit = node.exit().transition()
      .duration(duration)
      .attr("transform", function(d) { return "translate(" + source.y + "," + source.x + ")"; })
      .remove();

  nodeExit.select("circle")
      .attr("r", 1e-6);

  nodeExit.select("text")
      .style("fill-opacity", 1e-6);

  // Update the links…
  var link = svg.selectAll("path.link")
      .data(links, function(d) { return d.target.id; });

  // Enter any new links at the parent's previous position.
  link.enter().insert("path", "g")
      .attr("class", "link")
      .attr("d", function(d) {
        var o = {x: source.x0, y: source.y0};
        return diagonal({source: o, target: o});
      });

  // Transition links to their new position.
  link.transition()
      .duration(duration)
      .attr("d", diagonal);

  // Transition exiting nodes to the parent's new position.
  link.exit().transition()
      .duration(duration)
      .attr("d", function(d) {
        var o = {x: source.x, y: source.y};
        return diagonal({source: o, target: o});
      })
      .remove();

  // Stash the old positions for transition.
  nodes.forEach(function(d) {
    d.x0 = d.x;
    d.y0 = d.y;
  });
}

// Toggle children on click.
function click(d) {
  if (d.children) {
    d._children = d.children;
    d.children = null;
  } else {
    d.children = d._children;
    d._children = null;
  }
  update(d);
}

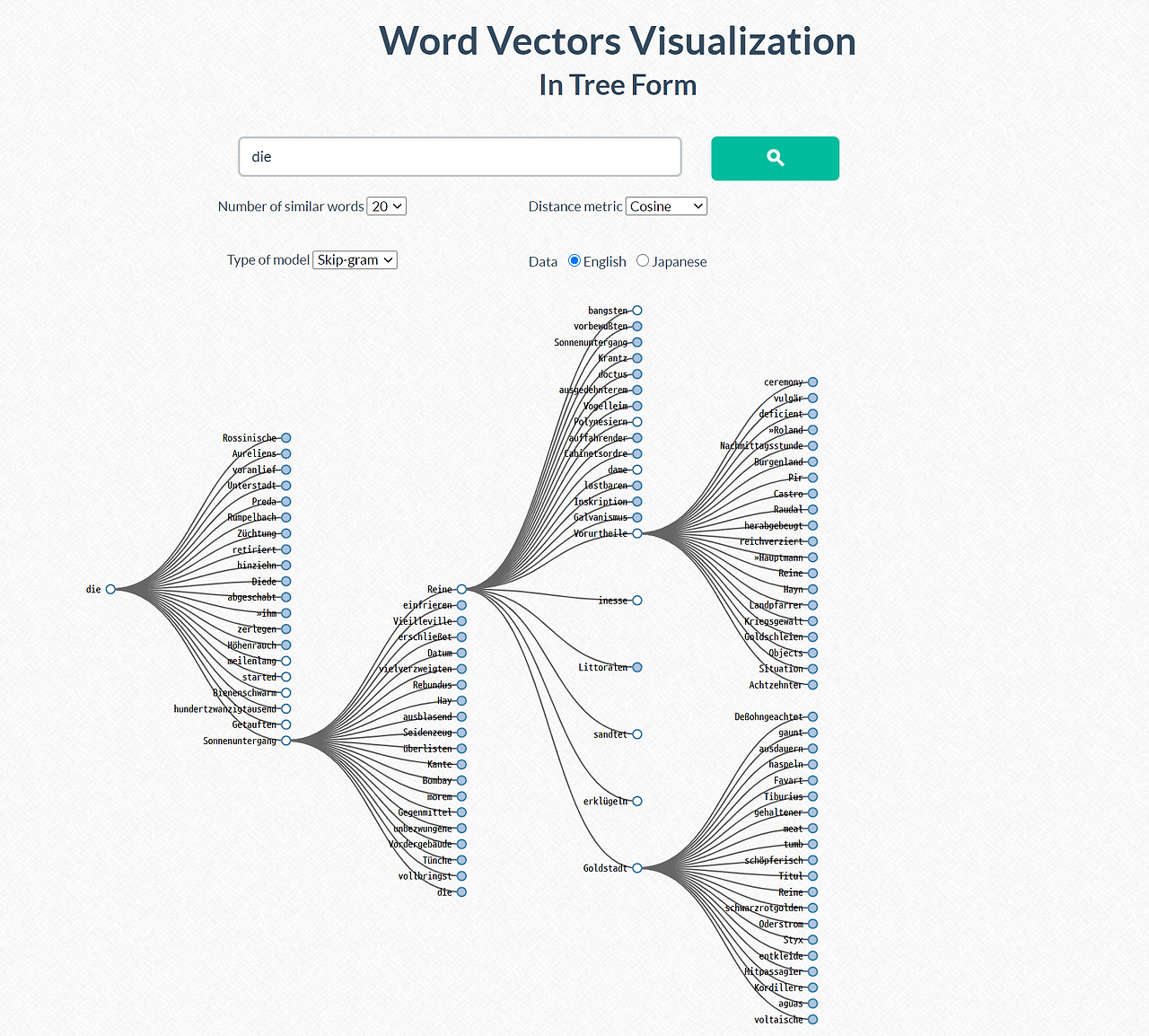

word2vec 모델이 tree 구조로 완벽하게 시각화 된 것을 확인할 수 있었다.

코퍼스의 규모가 작아서 타겟 단어들이 key값으로 들어있지 않다 하더라도 검색이 되는 것을 확인할 수 있다.

(노드에서 파란색 동그라미가 흰색이 되었지만 tree구조로 시각화되지 않으면 검색이 안되는 단어들임)

애초에 모델을 잘 생성하는 게 좋긴 한가보다.

그래도 확장성과 관련하여 여러 코퍼스 모델에 적용하기도 용이하고, NLP관련 연구에 많은 도움이 될 것 같다.

javascript 언어를 사용해본 적도 없는데 이렇게 과제를 해결한 걸 보면

확실히 실력이 늘긴 늘었나보다.

뿌듯하구만.
